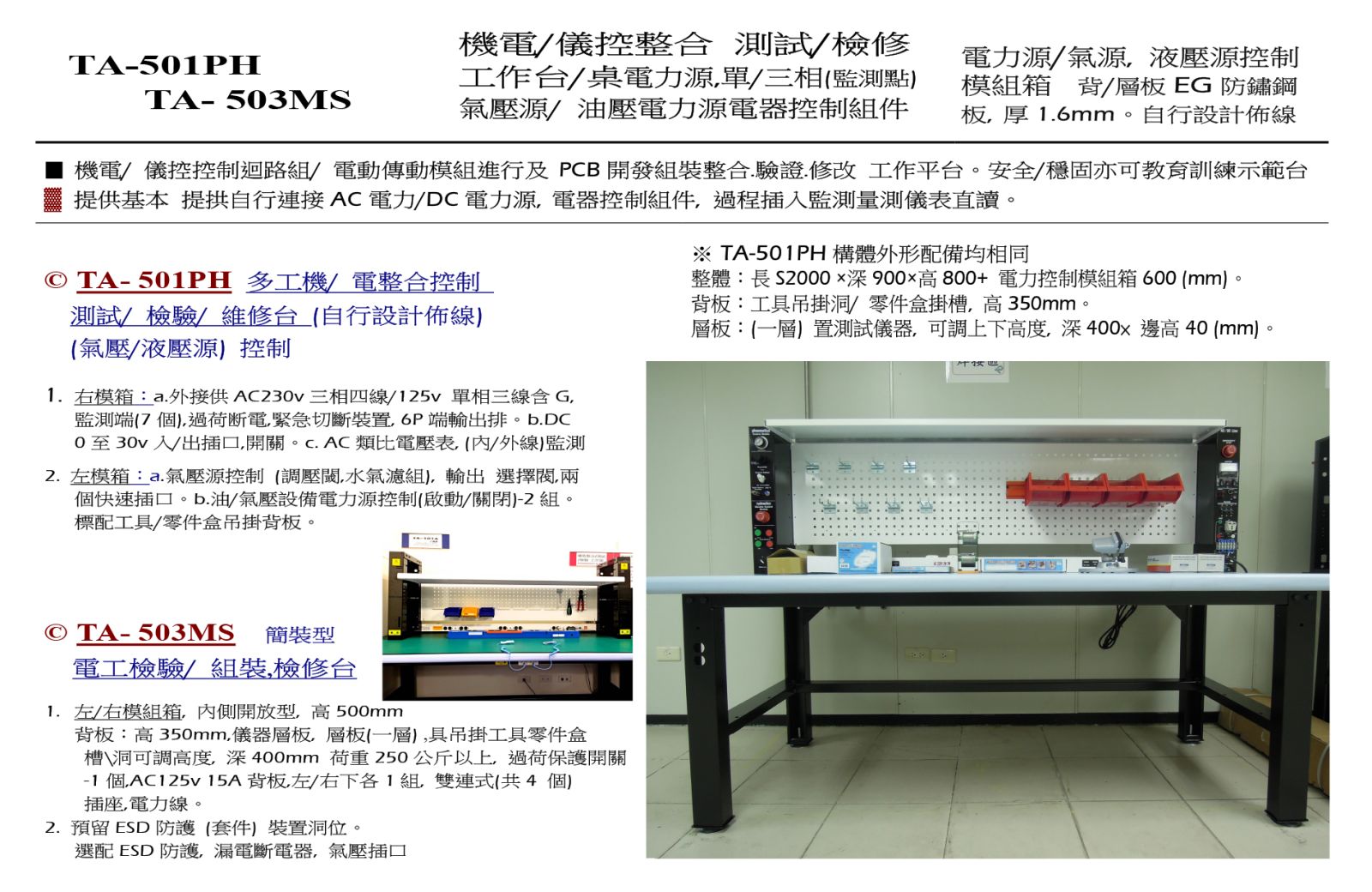

TA-501PH 多工機/ 電整合控制測試/ 檢驗/ 維修台 (自行設計佈線)(氣壓/液壓源) 控制
TA- 503MS簡裝型電工檢驗/ 組裝,檢修台
機電/儀控整合 測試/檢修
工作台/桌電力源,單/三相(監測點)
氣壓源/ 油壓電力源電器控制組件
電力源/氣源, 液壓源控制
模組箱 背/層板EG 防鏽鋼
板, 厚1.6mm。自行設計佈線
▓ 機電/ 儀控控制迴路組/ 電動傳動模組進行及 PCB 開發組裝整合.驗證.修改 工作平台。安全/穩固亦可教育訓練示範台
▓ 提供基本 提拱自行連接AC 電力/DC 電力源, 電器控制組件, 過程插入監測量測儀表直讀。
© TA- 501PH 多工機/ 電整合控制
測試/ 檢驗/ 維修台 (自行設計佈線)
(氣壓/液壓源) 控制
1. 右模箱：a.外接供AC230v 三相四線/125v 單相三線含G,
監測端(7 個),過荷断電,緊急切斷裝置, 6P 端輸出排。b.DC
0 至30v 入/出插口,開關。c. AC 類比電壓表, (內/外線)監測
2. 左模箱：a.氣壓源控制 (調壓閾,水氣濾組), 輸出 選擇閥,兩
個快速插口。b.油/氣壓設備電力源控制(啟動/關閉)-2 組。
標配工具/零件盒吊掛背板。
© TA- 503MS 簡裝型
電工檢驗/ 組裝,檢修台
1. 左/右模組箱, 內側開放型, 高500mm
背板：高350mm,儀器層板, 層板(一層) ,具吊掛工具零件盒
槽洞可調高度, 深400mm 荷重250 公斤以上, 過荷保護開關
-1 個,AC125v 15A 背板,左/右下各1 組, 雙連式(共4 個)
插座,電力線。
2. 預留ESD 防護 (套件) 裝置洞位。
選配ESD 防護, 漏電斷電器, 氣壓插口
※ TA-501PH 構體外形配備均相同
整體：長S2000 ×深900×高800+ 電力控制模組箱600 (mm)。
背板：工具吊掛洞/ 零件盒掛槽, 高350mm。
層板：(一層) 置測試儀器, 可調上下高度, 深400× 邊高40 (mm)。
